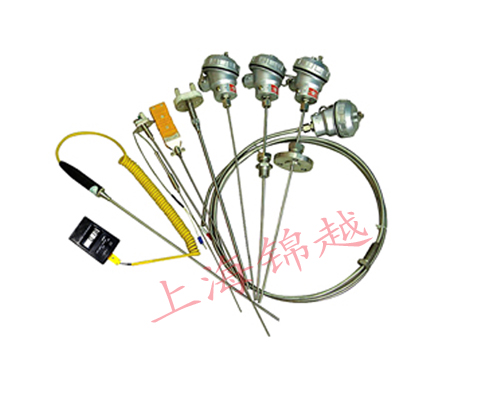

无固定装置铠装热电偶    WREK-101.121.131.181.187.191





铠装热电偶具有弯曲、耐高压、热响应时间快和坚固耐用等许多优点，它和工业用装配式热电偶一样，作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程从0～800℃范围内的液体、蒸气和气体介质以及固体表面的温度。

■主要技术指标

测温范围和准确度

类别	代号	分度号	套管外径mm	常用温度℃	允许偏差△t
					测量范围℃	允差值
镍铬-铜镍	WREK	E	≥Φ3	600	0~600	±2.5℃或±0.75%t
镍铬-镍硅	WRNK	K	≥Φ3	800	0~1000	±2.5℃或±0.75%t
铜-铜镍	WRCK	T	≥Φ3	350	-200~40	±1℃或±1. 5%t
					-40~350	±1℃或±0.75%t

注：（1）t为被测温度的******值

   （2）T型、J型分度号产品需与厂方协商订货。

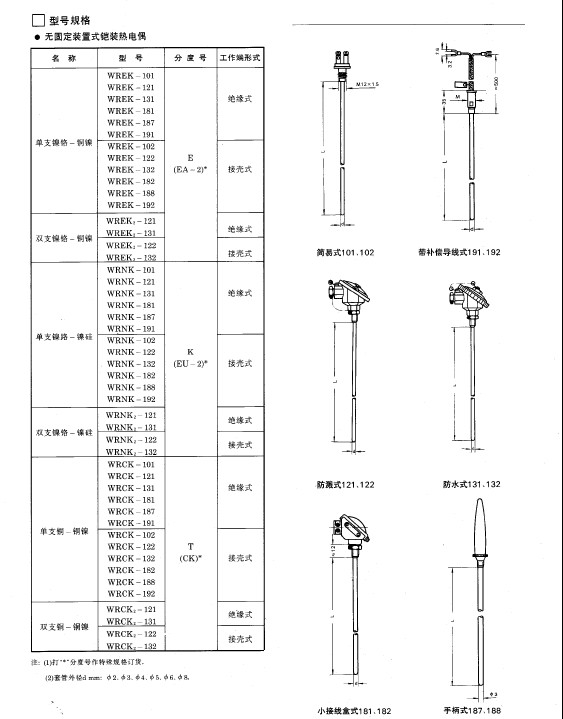

■    型号表示如下：



铠装热电偶热响应时间



　　在温度出现阶跃变化时，热电偶的输出变化至相当于该阶跃变化的50%所需的时间称为热响应时间，用T0.5表示。

铠装热电偶热响应时间不大于下表的规定：



热响应时间T0.5  S	接壳式	绝缘式
套管直径（MM）
2.0	0.4	0.5
3.0	0.6	1.2
4.0	0.8	2.5
5.0	1.2	4.0
6.0	2.0	6.0
8.0	4.0	8.0



绝缘电阻



当周围空气温度为20±15℃，相对湿度不大于80%时，绝缘型铠装热电偶的偶丝与外套管之间的绝缘电阻值应符合下表的规定。



套管直径（mm）	试验电压V-D.C	绝缘电阻M.Ωm
0.5～1.5	50±5	≥1000
＞1.5	500±50	≥1000



■铠装热电偶外径和名义长度标准规格



铠装热电偶外径d(mm)
Φ8	Φ6	Φ5	Φ4	Φ3
50 75 100 150 200 250 300 400 500 750 1000	50 75 100 150 200 250 300 400 500 750 1000 1250 1500 2000	50 75 100 150 200 250 300 400 500 750 1000 1250 1500 2000 2500 3000 4000	50 75 100 150 200 250 300 400 500 750 1000 1250 1500 2000 2500 3000 4000 5000 7500 10000	50 75 100 150 200 250 300 400 500 750 1000 1250 1500 2000 2500 3000 4000 5000 7500 10000 15000



注：（1）直径Φ3mm绝缘式铠装热电偶名义总长L不得大于10000mm

　 （2）铠装热电偶直径d≤Φ5mm的产品，热电偶露出设备部分，用户在安装时须***加装支架等辅助支承，增加其刚度，确保紧固，防止接线盒受振动而引起摇摆，损坏热电偶。

   （3）直径Φ2mm铠装热电偶须和本厂协商订货。



■工作原理



　　铠装热电偶的工作原理是：两种不同成份的导体两端经焊接，形成回路，直接测温端叫测量端，接线端子叫参比端。当测量端和参比端存在温差时，就会在回路中产生热电流，接上显示仪表，仪表上就会指标出热电偶所产生的热是恸势的对应温值。



　　铠装热电偶的热电动势将随着测量端的温度升高而增长，热电动势的大小只和铠装热电偶导体材质以及两端温差有关，和热电偶的长度、直径无关。铠装热电偶的结构原理是，由导体、氧化镁和不锈钢保护管经多次一体拉制而成。铠装热电偶产品主要由接线盒、接线端子和铠装热电偶组成基本结构，并配以各种安装固定装置组成。
